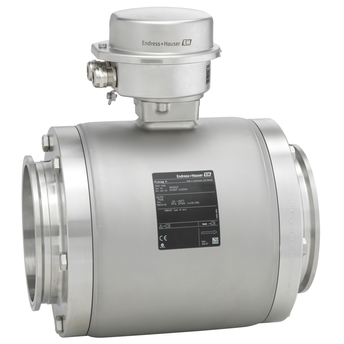

Débitmètre électromagnétique Proline Promag H 100
Roll over image to zoom in
Le Proline Promag H 100 Electromagnetic Flowmeter de Endress+Hauser est un débitmètre électromagnétique compact conçu pour les applications hygiéniques dans les industries agroalimentaires, pharmaceutiques et biotechnologiques. Il permet une mesure précise du débit des liquides conducteurs, sans perte de charge et sans pièces mobiles, garantissant ainsi une fiabilité élevée et une maintenance minimale
Le Proline Promag H 100 Electromagnetic Flowmeter de Endress+Hauser est un débitmètre électromagnétique haute précision spécialement conçu pour les applications hygiéniques exigeantes. Il est particulièrement adapté aux industries agroalimentaires, pharmaceutiques, biotechnologiques et aux sciences de la vie, où la sécurité des procédés et l’hygiène sont des exigences essentielles.
Basé sur le principe de mesure électromagnétique, ce débitmètre industriel assure une mesure bidirectionnelle précise du débit volumique des liquides conducteurs, indépendamment des variations de pression, de température, de densité ou de viscosité du fluide. Cette technologie garantit une mesure stable et fiable tout en éliminant les pertes de charge, puisque l’appareil ne comporte aucune pièce mécanique en mouvement.
Le Promag H 100 se distingue par son transmetteur ultra-compact, idéal pour les installations où l’espace est limité. Il facilite l’intégration dans les systèmes d’automatisation industrielle, notamment pour les constructeurs de machines, les intégrateurs de systèmes et les unités de production modulaires.
Conçu avec un boîtier en acier inoxydable conforme aux normes hygiéniques (3-A et EHEDG), ce débitmètre est compatible avec les procédés CIP et SIP, ce qui permet un nettoyage et une stérilisation efficaces dans les industries alimentaires et pharmaceutiques.
Grâce à la Heartbeat Technology, l’appareil offre des fonctions avancées de diagnostic et de vérification qui améliorent la fiabilité des mesures et la sécurité des installations industrielles. De plus, il permet la mesure multivariable du débit, de la température et de la conductivité, fournissant ainsi des données complètes pour l’optimisation des procédés.
Avec une plage de mesure pouvant atteindre environ 600 m³/h, une température de fluide allant de –20 °C à +150 °C et une précision pouvant atteindre ±0,2 %, le Promag H 100 représente une solution performante et fiable pour les entreprises qui souhaitent optimiser leurs systèmes de mesure de débit industriel et améliorer la performance de leurs processus de production
Caractéristiques principales
Erreur de mesure maximale
Débit volumique (standard) : ±0,5 % ou ± 1 mm/s (0,04 po/s)
Débit volumique (option) : ±0,2 % ou ± 2 mm/s (0,08 po/s)Plage de mesure
0,06 dm³/min à 600 m³/h (0,015 à 2650 gal/min)
Plage de températures moyennes
–20 à +150 °C (–4 à +302 °F)
Pression de procédé maximale
PN 40, Classe 150, 20K
Matériaux mouillés
Revêtement : PFA
Électrodes : 1.4435 (316L) ; Alliage C22, 2.4602 (UNS N06022) ; Tantale ; Platine
Raccordements process : acier inoxydable, 1.4404 (F316L) ; PVDF ; Manchon adhésif PVC
Joints : Joint torique (EPDM, FKM, Kalrez), joint moulé aseptique (EPDM, FKM, silicone)
Anneaux de mise à la terre : acier inoxydable, 1.4435 (316L) ; Alliage C22, 2.4602 (UNS N06022) ; tantale
Domaine d’application
Le Promag H est le capteur de choix pour les applications hygiéniques les plus exigeantes des industries agroalimentaires et des sciences de la vie. Ce transmetteur ultra-compact offre des performances optimales pour un encombrement minimal et permet une intégration système aisée, faisant du Promag H 100 le choix privilégié des constructeurs de skids, des fabricants d’équipements et des intégrateurs de systèmes. La technologie Heartbeat garantit la conformité et la sécurité des procédés en permanence.
Le principe de mesure bidirectionnel est pratiquement indépendant de la pression, de la densité, de la température et de la viscosité.
Spécialisée dans les applications exigeantes des secteurs de l’alimentation et des boissons ainsi que des sciences de la vie
Propriétés de l’appareil
Mesure de température intégrée
Boîtier de capteur en acier inoxydable (3-A, EHEDG)
Matériaux humides nettoyables CIP, SIP
Boîtier d’émetteur robuste et ultra-compact
Indice de protection élevé : IP69
Affichage local disponible
Avantages
Mesure multivariable du débit, de la température et de la conductivité
Concept d’installation flexible – nombreuses connexions de process hygiéniques
Mesure de débit économe en énergie – aucune perte de pression due à un rétrécissement de la section transversale
Émetteur compact – toutes les fonctionnalités dans un format ultra-réduit
Fonctionnement local rapide sans logiciel ni matériel supplémentaire – serveur web intégré
Vérification intégrée – Technologie du rythme cardiaque
Sans entretien – sans pièces mobiles
Informations complémentaires
| Principe de mesure | Électromagnétique |
|---|---|
| Caractéristiques du capteur | Concept d'installation flexible – nombreux raccords process hygiéniques. Mesure de débit écoénergétique – aucune perte de pression due à un rétrécissement de la section. Sans entretien – aucune pièce mobile. |
| Caractéristiques de l'émetteur | Émetteur compact – fonctionnalités complètes dans un format ultra-réduit. Utilisation locale rapide et sans matériel ni logiciel supplémentaire – serveur web intégré. Vérification intégrée – technologie Heartbeat. |
| Plage de diamètre nominal | DN 2 à 150 (¹⁄₁₂ à 6") |
| Matériaux mouillés | Revêtement : PFA |
| Variables mesurées | Débit volumique, température, conductivité, débit massique, débit volumique corrigé, |
| Erreur de mesure maximale | Débit volumique (standard) : ±0,5 % ou ± 1 mm/s (0,04 po/s) |
| Plage de mesure | 0,06 dm³/min à 600 m³/h (0,015 à 2650 gal/min) |
| Pression de procédé maximale | PN 40, Classe 150, 20K |
| Plage de températures moyennes | –20 à +150 °C (–4 à +302 °F) |
| Plage de température ambiante | –40 à +60 °C (–40 à +140 °F) |
| matériau du boîtier du capteur | 1.4301 (304), résistant à la corrosion |
| matériau du boîtier de l'émetteur | Compact : AlSi10Mg, revêtu |
| Degré de protection | Norme : IP66/67, boîtier type 4X. |
| Affichage/Fonctionnement | Écran rétroéclairé 4 lignes disponible (pas de fonctionnement local). |
| Sorties | Sortie HART 4-20 mA (active) |
| Entrées | Aucun |
| Communication numérique | HART, PROFIBUS DP, Modbus RS485, EtherNet/IP, PROFINET |
| Alimentation électrique | 20 à 30 V CC |
| Approbations pour les zones dangereuses | ATEX, IECEx, cCSAus, INMETRO, EAC |
| Sécurité des produits | CE, C-ticket |
| Homologations et certificats métrologiques | Étalonnage réalisé sur des installations d'étalonnage accréditées (selon la norme ISO/IEC 17025). |
| agréments et certificats maritimes | Agrément LR, agrément DNV, agrément ABS, agrément BV |
| homologations et certificats de pression | PED, CRN |
| Certificats de matériaux | 3.1 Matériaux |
| Agréments et certificats d'hygiène | Homologation sanitaire : EHEDG, 3-A, revêtement et joints conformes aux normes FDA et cGMP |
