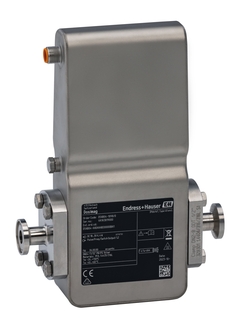

Débitmètre électromagnétique Dosimag, Débitmètre à conception hygiénique, répétabilité maximale et boîtier compact entièrement soudé
Roll over image to zoom in
Le Dosimag est un débitmètre électromagnétique hygiénique et ultra‑compact, spécialement conçu pour les applications de dosage et de remplissage de liquides conducteurs. Il offre une précision et une répétabilité élevées, sans perte de charge, et intègre un design robuste en acier inox compatible CIP/SIP. Avec des sorties impulsion/fréquence ou Modbus RS485, il constitue une solution fiable et sans maintenance pour l’industrie agroalimentaire, pharmaceutique et les systèmes d’embouteillage.
Le débitmètre électromagnétique Dosimag d’Endress+Hauser est un instrument hautement performant développé pour les processus de dosage, de remplissage et d’embouteillage nécessitant une mesure volumique extrêmement précise. Grâce à son principe de mesure électromagnétique bidirectionnel, insensible à la pression, la température, la densité ou la viscosité du fluide, il garantit des résultats fiables même dans les environnements de production les plus exigeants.
Conception hygiénique et compacte
Le Dosimag se distingue par son design hygiénique, son capteur ultracompact et son boîtier en inox, ce qui le rend idéal pour les applications où l’encombrement doit être minimal. Il répond aux standards sanitaires internationaux, dont FDA, 3-A, EHEDG, et il est entièrement compatible avec les procédures CIP/SIP, essentielles dans l’agroalimentaire et les sciences de la vie.
Haute précision et répétabilité
Il assure une précision de ±0,25 % et une excellente répétabilité, même dans des temps de remplissage très courts. Cette performance contribue à une maîtrise optimale des quantités dosées, limitant les pertes, améliorant la productivité et renforçant la qualité du produit final.
Solution robuste et sans maintenance
Grâce à l’absence de pièces mobiles et à un revêtement interne en PFA, le Dosimag est sans entretien, extrêmement durable et parfaitement adapté aux environnements industriels intenses.
Connectivité et intégration
Le débitmètre propose plusieurs options de communication :
- Impulsion / fréquence / TOR
- Modbus RS485
- Versions intelligentes avec IO‑Link selon modèle
Cela facilite son intégration dans les lignes automatisées, les skids et les machines compactes.
Gamme et caractéristiques techniques
- Diamètres nominaux : DN 4 à DN 25 (1/8″ à 1″)
- Matériaux en contact : PFA + électrodes 316L, Alloy C22, tantale ou platine
- Pression max : PN 16
- Températures produit : −20 à +150 °C selon joints
- Mesure directe du volume avec possibilité de gestion intégrée du remplissage (batching)
Informations complémentaires
| Principe de mesure | Électromagnétique |
|---|---|
| Caractéristiques du capteur | Sécurité de procédé élevée – précision et répétabilité de mesure optimales pour un temps de remplissage minimal. Mesure de débit écoénergétique – aucune perte de pression due à un rétrécissement de la section. Sans entretien – aucune pièce mobile. |
| Caractéristiques de l'émetteur | Câblage polyvalent et rapide grâce à son connecteur enfichable. Conception ultra-compacte optimisée pour l'industrie. Boîtier en acier inoxydable pour une hygiène irréprochable. |
| Plage de diamètre nominal | DN 4 à 25 (¹⁄₈ à 1") |
| Matériaux mouillés | Revêtement : PFA ; |
| Variables mesurées | Débit volumique, Température (DN15-26) |
| Erreur de mesure maximale | ±0,25 % ou ± 1 à 4 m/s (3,3 à 13 pi/s) |
| Plage de mesure | 0,14 à 1,66 l/s (0,035 à 0,44 gal/s) |
| Pression de procédé maximale | PN 16 |
| Plage de températures moyennes | Matériau du joint EPDM : –20 à +130 °C (–4 à +266 °F) |
| Plage de température ambiante | –40 à +60 °C (–40 à +140 °F) |
| matériau du boîtier du capteur | 1.4404 (316/316L) |
| Degré de protection | Boîtier IP66/67, type 4X |
| Affichage/Fonctionnement | Aucune configuration locale des opérations |
| Sorties | Sortie impulsionnelle/fréquence/commutatrice (passive) |
| Entrées | Aucun |
| Communication numérique | Modbus RS485, IO-Link |
| Alimentation électrique | 20 à 30 V CC |
| Approbations pour les zones dangereuses | ATEX, UL, Ex Royaume-Uni |
