Détail produit

Moteurs d’usage général

Ces moteurs sont proposés avec différentes vitesses, différentes tensions d’entrée et différents couples de sortie.
Ils sont idéals pour les projets de développement ou éducatifs, ainsi que pour diverses applications telles que les mécanismes de démonstration, d’essai, de mouvement, de maquettiste ou de déplacement simple ou peu coûteux.

code	plage de	corps (mm)		arbre (mm)
commande	tension (V c.c.)	longueur	diamètre	longueur	diamètre
238-9692	1,5 à 3	21	21	8,3	2
238-9709	1,5 à 3	30,5	23,8	10,4	2
238-9721	3 à 7,2	32,5	27,7	12,5	2,3
238-9715	6 à 15	38	27,6	8,2	2,3
238-9737	6 à 15	38	27,7	11,5	2,3
238-9759	4,5 à 15	50	35,8	8,5	3,2

	tension	à vide		au rendement max.
code	nom.	vitesse	courant	vitesse	courant	couple
commande	(V c.c.)	(tr/mn)	(A)	(tr/mn)	(A)	(gcm)
238-9692	1,5	8200	0,19	6250	0,62	6,4
	3	14000	0,23	11300	0,96	10,4
238-9709	1,5	4600	0,12	3750	0,53	11,53
	3	9200	0,155	3750	0,85	20
238-9721	6	11400	0,1	9800	2,1	77,7
238-9715	12	10668	0,132	8321	0,45	–
238-9737	12	12600	0,25	11600	1,24	70,6
238-9759	6	7500	0,45	6180	2,1	118,2
	12	15800	0,52	13360	2,85	154,4

Moteurs à aimant permanent

Adaptés aux applications de déplacement, mouvement ou positionnement, lorsque l’utilisateur peut choisir le moteur ou la boîte de vitesses à installer.

Caractéristiques techniques

Attribut	Valeur
Tension d’alimentation	6 → 15 V c.c.
Gamme de puissance	7,98 W
Vitesse de sortie	9 869 tr/min
Diamètre d’arbre	2.31mm
Couple de sortie maximum	78,4 gcm
Longueur	38mm
Dimensions	(Ø) 27,7 x 38 mm
Courant	990 mA
Matériau du noyau	Noyau en Acier

Ce qu'il faut à vos machines !

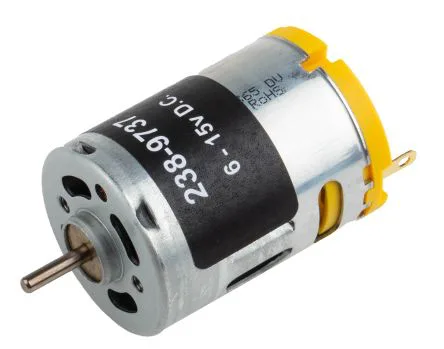

MOTEUR CC RS PRO, 6 15 V C.C., 7,98 W, 9 869 TR/MIN, 990 MA

Moteurs d’usage général

Moteurs à aimant permanent
