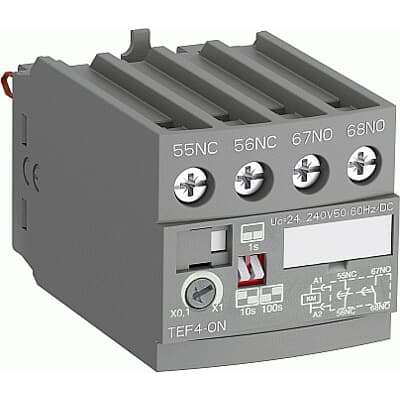

BLOCS DE TEMPORISATION ELECTRONIQUE TEF4-ON

Les minuteries électroniques frontales TEF4 sont utilisées pour réaliser la fonction de temporisation et sont disponibles en versions ON-delay et OFF-delay.
Solution compacte dans l’armoire par rapport aux temporisateurs séparés
Les temporisateurs électroniques TEF4 sont montés en façade et verrouillés sur des contacteurs AF ou des relais de contacteurs NF.
Un indicateur mécanique permet de visualiser l’état du contacteur.
Câblage sûr et économique.
Les temporisateurs électroniques TEF4 sont alimentés par une connexion directe en parallèle aux bornes A1 – A2 de la bobine du contacteur ou du relais de contacteur. Une varistance est intégrée au minuteur pour offrir une protection intégrée contre les surtensions dans la bobine du contacteur.
Disponible pour une large gamme de tension de commande 24…240 V AC/DC.
TEF4-ON ou TEF4-OFF permettent des fonctions temporisées jusqu’à 100 s dans 3 plages de temps distinctes, indépendamment du système de commande. Les plages de temporisation sont sélectionnées par un commutateur et la temporisation peut être réglée au moyen d’un commutateur rotatif. La fonction de temporisation est activée par la fermeture ou l’ouverture du dispositif sur lequel la minuterie est montée. La version à temporisation OFF fonctionne sans alimentation de commande supplémentaire.
