Retrouver les références de sa poulie

[vc_row][vc_column][vc_column_text]Votre poulie est usée et vous voulez la remplacer ? Seulement vous ne savez plus quelles étaient ses références pour vous en procurez une nouvelle ? Cet article vous concerne, nous allons vous montrer comment retrouver les références de votre poulie.

De manière générale, la désignation d’une poulie comporte le nombre de gorge ou le nombre de dents, le pas de dents pour les poulies crantées, la largeur de la courroie utilisée, la largeur totale de la poulie, son profil correspondant également au profil de la courroie utilisée, son diamètre primitif et dans certains cas son diamètre extérieur

Identifier une poulie revient à identifier deux paramètres : son moyeu et la courroie avec laquelle elle est utilisée. Ainsi donc, si vous avez ces deux matériels en bon état, la re-désignation de votre poulie est très aisée

Un certain nombre d’étapes sont à suivre pour retrouver la référence de sa poulie :

• Nature de son alésage

Il s’agit ici de savoir si cette poulie est à alésage cylindrique ou à moyeu amovible (alésage conique). Si vous avez donc la douille qui va avec cette poulie encore en bon état, il vous suffit seulement de vérifier sa cylindricité ou sa conicité.

Ou alors il vous faut un alésomètre ou comparateur d’alésage que vous règlerez préalablement au micromètre avec la première mesure prise à quelques millimètres d’une extrémité, ensuite prenez et notez les mesures que vous prendrez au milieu de l’alésage et au niveau de l’autre extrémité, comparez ces mesures et déduire quant à un alésage conique ou cylindrique

• Nature de la poulie

Nexa Industries, vous propose une gamme variée de poulies avec son partenaire OPTIBELT. On y distingue 4 principaux types de poulies :

• Les poulies à gorges en V, ce sont des poulies striées pouvant posséder plusieurs gorges possédant des rainures en formes de V
• Les poulies à gorges trapézoïdales
• Les poulies plates ni striées, ni crantées à surface lisse et
• Les poulies crantées, ce sont des poulies dentées

Habituellement, même lorsque la poulie est usée, il est toujours possible à vue d’œil de savoir de quel type de poulies il était question

• Déterminer le profil de la poulie

En raison des différents modèles de poulies que NEXA Industries offre en partenariat avec OPTIBELT, il existe également une panoplie de profil de poulie (à moyeu amovible ou à alésage cylindrique) fortement dépendante du type de courroie utilisée. Retrouver donc le profil de sa poulie revient donc à déterminer le profil de la courroie utilisée avec. Ci-après les principaux profils distribués aux professionnels, aux industries

• La première catégorie concerne les poulies à gorges en V ; Cette catégorie de poulies utilise les courroies de type SPZ, SPA, SPB et SPC différents les uns des autres par leurs sections. Ainsi donc pour avoir le profil de votre poulie à gorges en V, il vous suffit donc d’avoir une courroie neuve utilisée le plus souvent avec cette poulie, la sectionner et de mesurer les contours de sa section, dimensions en mm.
•
• Ainsi donc, en fonction des dimensions obtenues, vous saurez quel est le profil de votre poulie

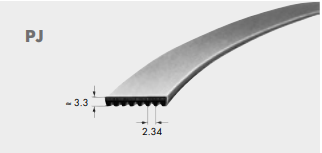

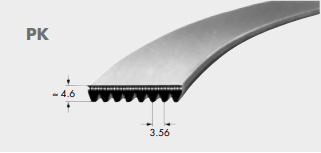

• La deuxième catégorie concerne les poulies à gorges trapézoïdales, les profils de courroies adaptées à ce type de poulies sont les suivants :Ainsi donc, il vous revient de prendre des mesures indiquées afin d’identifier le type de votre poulie, prendre au moins 2 des paramètres présentés ci-dessous
• La dernière catégorie concerne les poulies crantées, elles se distinguent selon leur type, leurs constructions et les unités de mesure, voir la classification dans le tableau ci-dessous
•

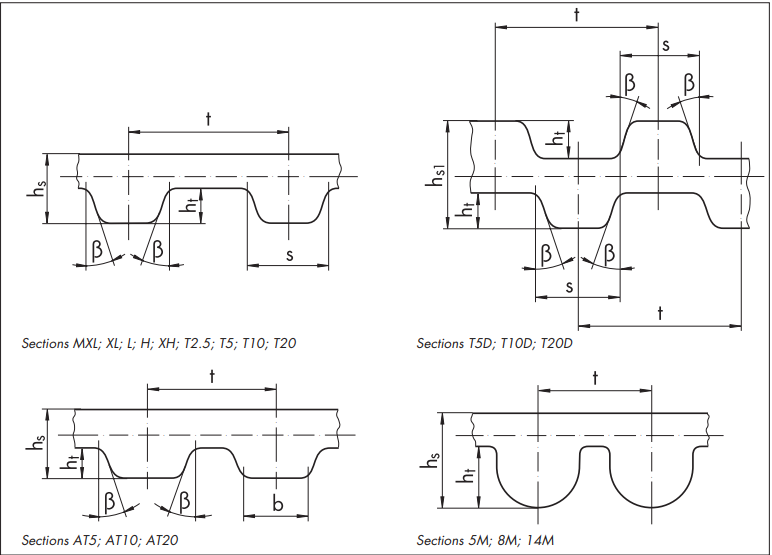

• Ainsi donc, il vous revient de prendre des mesures indiquées afin d’identifier le type de votre poulie, prendre au moins 2 des paramètres présentés ci-dessous

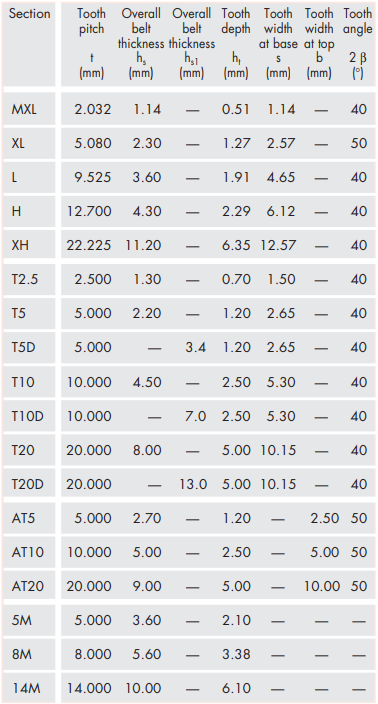

• En fonction des résultats obtenus, le profil de votre poulie est identifié grâce au tableau ci-dessous ; Si le pas mesuré égal 3 alors vous avez une poulie crantée pour alésage cylindrique HTD de profil 3M
• Désignation proprement dite
• Enfin, dépendamment du profil de sa poulie, prendre les mesures indiquées à l’aide d’un pied à coulisse (que vous retrouverez également à NEXA Industries) pour désigner sa poulie à nouveauAinsi donc
  • Pour les profils de poulie en gorges en V (SPA, SPB, SPC et SPZ), il vous suffit de compter le nombre de gorges de votre poulie et de mesurer son diamètre de référence (diamètre primitif)
  • Quant aux poulies à gorges trapézoïdales, de profils PJ, PL ; il vous faudra compter le nombre de gorges de la poulie et de mesurer son diamètre extérieur pour pouvoir la re-désigner
  • Pour les poulies plates, Chez OPTIBELT comme chez NEXA Industries, le modèle est unique (FS), il ne vous reste donc plus qu’à mesurer le diamètre extérieur de votre poulie et sa largeur totale
  • En ce qui concerne les poulies crantées, il vous suffira d’une manière générale de compter le nombre de dents de la poulie et de mesurer la largeur de la courroie utilisée avec ; Seulement, pour les poulies crantées métriques avec rainure de clavette de profils T2.5, T5, T10, AT5… il faudra mesurer la largeur globale de la poulie, compter le nombre de dents de la poulie et de mesurer la profondeur de la rainure
  • Compter le nombre de dents : Marquer une dent à l’aide par exemple d’une barre de craie, cette dent sera notre point de référence et dent de départ, compter et faites le tour de votre poulie jusqu’à la référence marquée
